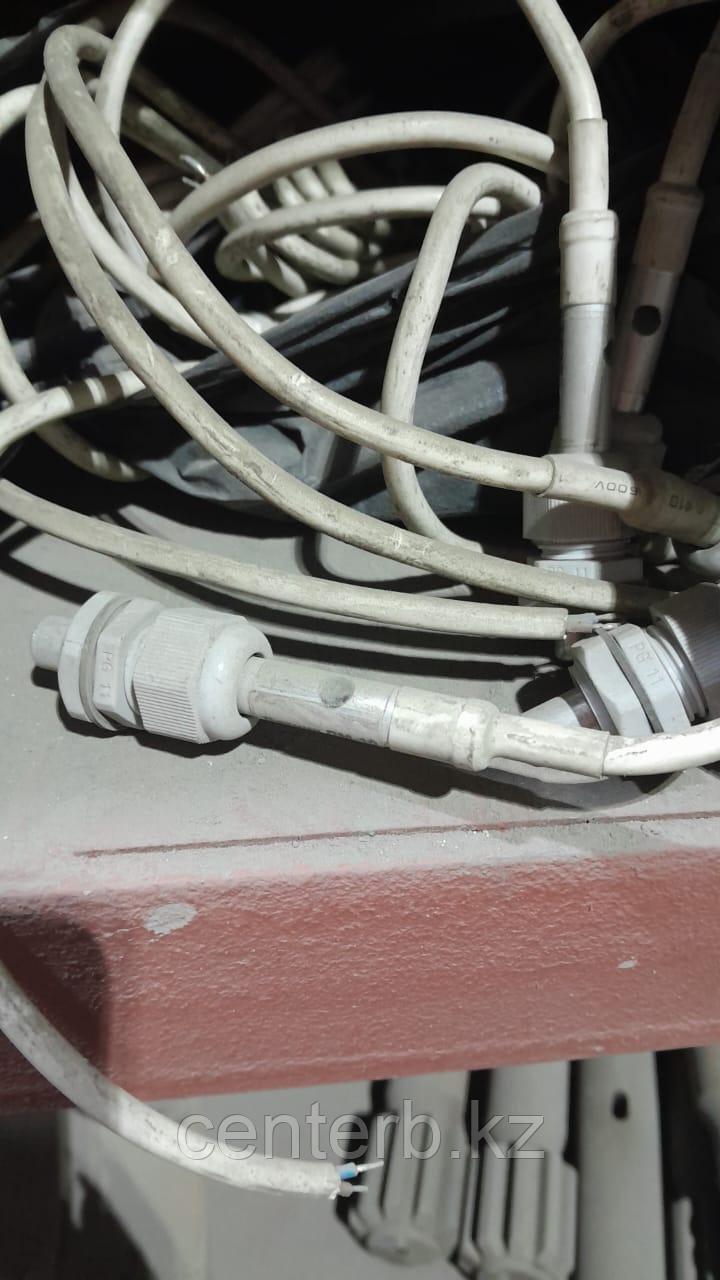

Корпус датчика ДМ-10 представляет собой залитый компаундом
алюминиевый цилиндр диаметром 10мм с отверстием для светодиодов и
двухпроводным кабелем длиной 2м. Цанга с помощью гайки устанавливается в
отверстие диаметром 18мм на станине или кожухе контролируемого
механизма, в непосредственной близости от его движущихся частей. Датчик
вставляется внутрь уплотнительного кольца и фиксируется поворотом
накидной гайки. Магнитная шайба винтом М4х10 из комплекта поставки
закрепляется на движущемся объекте на расстоянии до 15мм от датчика
ДМ-10.
Технические характеристики датчика ДМ-10
Максимальное расстояние между магнитной шайбой и
рабочей поверхностью датчика (зона
действия)...................................... 15 мм.
Максимальное расстояние между центральной осью магнитной
шайбы и центральной осью датчика (допустимая несоосность) ............ 7,5 мм.
Ток, потребляемый датчиком (ток в линии связи), не более.................0,035 А.
Диапазон рабочих температур .................................................от -40 до +40 ОС.
Степень защиты оболочки по ГОСТ 14254-96: датчика .......................... IP68.
Масса датчика, не более.......................................................................... 0,15 кг.
