RFA 7/8-50 Коаксиальный кабель 7/8" 50 Ом

Коаксиальный кабель RFA 7/8-50 — это специализированный кабель, который часто используется в различных радиочастотных (РЧ) приложениях. Он представляет собой кабель с диаметром внешней оболочки около 7/8 дюйма (примерно 22,2 мм) и номинальным сопротивлением 50 Ом. Этот кабель относится к категории профессиональных и высокоскоростных коаксиальных кабелей, применяемых в системах связи и передачи данных.

Основные области применения RFA 7/8-50:

1. Мобильная связь (сотовые сети):

   • Кабель используется для передачи сигналов на базовых станциях и передающих антеннах в мобильных сетях. В таких случаях критически важны низкие потери сигнала и высокая помехозащищенность, что этот кабель и обеспечивает. Он позволяет передавать сигналы на большие расстояния с минимальными потерями.

2. Системы радиосвязи и передачи данных:

   • В радиосистемах для передачи данных и связи через радиочастоты, где необходима высокая скорость передачи и стабильность сигнала. Это может включать радиостанции, системы сотовой связи и другие телекоммуникационные системы.

3. Спутниковая связь:

   • Этот кабель широко используется в передающих системах спутниковой связи, поскольку его характеристики позволяют минимизировать потери сигнала при передаче на большие расстояния, что особенно важно для связи с низкими спутниками и на больших частотах.

4. Передача сигналов в телевидении (как для эфирного, так и для кабельного телевидения):

   • RFA 7/8-50 используется для передачи сигналов телевизионных и радиостанций, особенно в профессиональных телекоммуникационных и вещательных системах.

5. Радиолокационные и навигационные системы:

   • Кабель применяется в радиолокационных системах (например, для передачи сигналов от антенн на землю или в спутниковых системах), где также важны высокие скорости передачи и низкие потери сигнала.

6. Телевизионные и радиостанции:

   • В некоторых профессиональных приложениях, таких как телерадиовещание, где требуется передача высококачественного сигнала на большие расстояния, используется кабель RFA 7/8-50. Он помогает поддерживать качество сигнала, даже в сложных погодных условиях и при большом расстоянии.

Особенности RFA 7/8-50:

• Низкие потери сигнала: За счет большого диаметра и качественных материалов, этот кабель имеет очень низкие потери, что делает его идеальным для передачи сигналов на большие расстояния.
• Устойчивость к внешним помехам: Кабель обладает хорошей помехозащищенностью благодаря многослойной конструкции и качественным экранам.
• Высокая пропускная способность: Это делает его пригодным для работы с высокоскоростными системами передачи данных.

Кабель RFA 7/8-50 является одним из ключевых компонентов для профессиональных радиочастотных систем, обеспечивая надежность и эффективность передачи сигналов на большие расстояния.

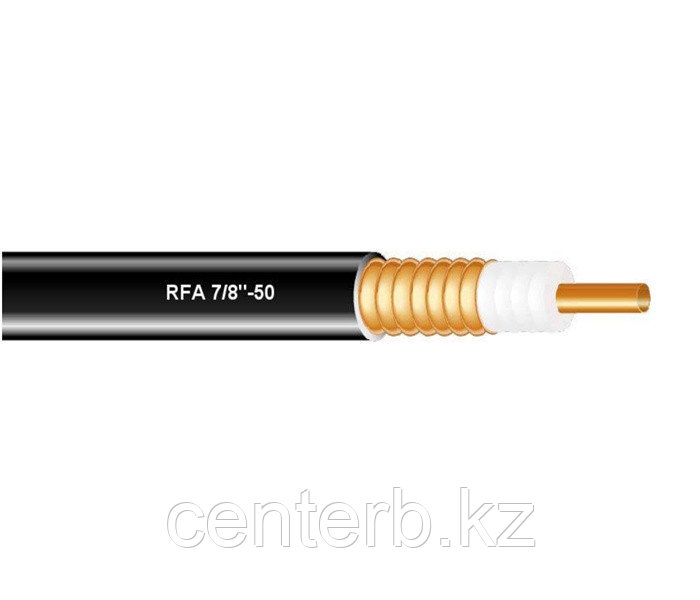

Кабель размером 7/8" с  внешним проводником из цельнотянутой гофрированной меди, центральным медным проводником и промежуточной изоляцией из физически вспененного полиэтилена (PEEG). Применение физически вспененного диэлектрика обеспечивает стабильность волнового сопротивления по длине кабеля и хорошее экранирования.  Диапазон рабочих температур: -55 +80 °C.
Коаксиальный кабель RFA 7/8-50 обеспечивает устойчивость к помехам, а затухание сигнала в нем выражено в значительно меньшей степени, чем у кабеля с витой парой.

Основные характеристики коаксиального кабеля RFA 7/8"-50:

Импеданс: 50±1 Ом
Погонная емкость: 74,2 пФ/м
Диаметр центрального проводника: 9,4 мм
Материал проводника:  BC - медная трубка
Диаметр диэлектрика: 22,5 мм
Материал диэлектрика: FPE - физически вспененный полиэтилен
Внешний диаметр оболочки (цвет-черный): 28 мм
Материал оболочки: PE - светостабилизированный полиэтилен
Основной экран: гофрированная медь(трубка) 25,4 мм
Плотность основного экрана: 100%
Диапазон рабочих температур: -55 ° C до +80 ° C

Электрические характеристики кабеля RFA 7/8-50 7/8":

Максимальная рабочая частота, ГГц: 5.1
Импеданс: 50±1 Ом
Предельная подводимая мощность, кВт: 92
Скорость: 90%
Номинальная погонная емкость: 74,2 пФ/м
Сопротивление центрального проводника по постоянному току: 1,28 Ом/км
Сопротивление оплетки по постоянному току: 1,15 Ом/км
Сопротивление изоляции: н/д МОм*км
Пиковое. р/ч напряжение: 3,3 кВ


Механические характеристики кабеля RFA 7/8-50 7/8":

Минимальный радиус изгиба (однократно): 140 мм
Минимальный радиус изгиба, многократным изгибам: 240 мм
Вес: 0.45 кг/м
Стойкость к сдавливанию: 1.6 кг/мм
Изгибающий момент: 15,0 Нм
Рекомендуемое расстояние между зажимом: 1,0 м
Максимальное тяговое усилие: 2500 Н

Таблица затухания для коаксиального кабеля RFA 7/8"-50

Обозначения:
BC - чистая медь
CCA - Алюминий покрытый медью
FPE  - физически вспененный полиэтилен
PE - полиэтилен
DF - двухсторонняя алюминиевая фольга на лавсановой основе
PVC - поливинилхлорид
TC - луженая медь
